小家電在如今的現代生活中扮演著重要的角色。在對其選購時，人們對于性能和質量這塊非常看重，因此廠商們對小家電產品各個部件也非常的看重。

在小家電的生產制造中，其內部框架的制作精度稍有偏差，可能會導致產品結構不牢固，出現損壞和故障，對產品的整體質量和使用壽命產生負面影響。因此，小家電內部框架的精度檢測是必不可少的環(huán)節(jié)，需要使用影像儀等精密儀器進行檢測。


檢測需求

此次拿到客戶一款小家電內部框架的測量工件，任務主要測量加工件的距離尺寸、同時對平面度、高度兩項三維指標進行測量。前者使用影像儀即可完成，后者則需要使用接觸式測頭進行測量，同時支持光學及接觸測量的VIEWMAX L精度可以滿足需求，且性價比高，因而成為實用之選。
在正式測量前先用治具將中框保持固定在工作平面，接著創(chuàng)建坐標系，使用光學測量先后對中框上圓的位置度、直線與圓的距離、四周尺寸數據進行測量，再使用探針對工件高度及平面度進行檢測。在影像測量時，能直接進行尺寸標定，直觀清晰。其中影像測量精度為（3.0+L/150）μm，探針測量精度為（4.0+L/150）μm，能夠滿足測量需求。




方案優(yōu)勢

1、測量靈活性更佳

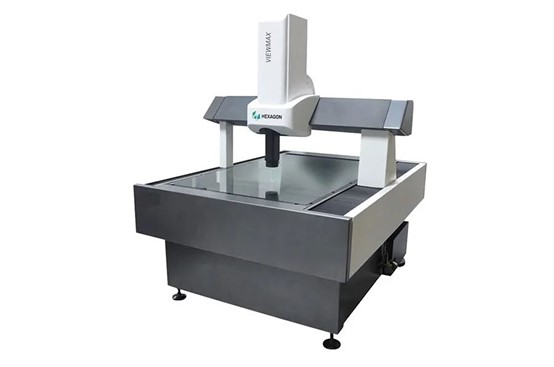

七海測量VIEWMAX L擁有更佳的測量靈活性。比如在毛坯件時進行測量，三坐標會因為表面紋路影響產生誤測，而且會損傷測頭，進一步降低測量精度。而VIEWMAX L由于其非接觸測量特性，可以對一款工件從毛坯到成品等多道工序的結果進行檢測，提供覆蓋面更廣的精密測量跟進。在需要進行三維測量時，VIEWMAX L在測頭和PC-DMIS的支持下也能很好地完成。
  2、高精度影像測量表現
高清影像效果需要光源、相機、鏡頭三者相互配合，在硬件上，VIEWMAX L在這是三方面采用了。豐富的光源配置使其能夠利用不同的光線效果凸顯被測工件的特性。


3、接觸測量、影像測量間切換自如
借助強大的PC-DMIS VISION軟件，同步校驗后可實現測頭及CCD測量之間可自如切換，能進行二維及三維尺寸測量，操作簡單便捷。

4、易學易用的測量軟件
全中文界面，智能型簡便易用。能對影像所測元素直接進行尺寸標定，簡易編程便可實現自動測量，易學易用。 在小家電內框檢測方面，七海VIEWMAX L影像測量儀是一種可靠的選擇。選擇VIEWMAX L影像測量儀，不僅能夠滿足小家電內框的檢測需求，還可以廣泛應用于手機、電腦、塑膠制品和五金沖壓件等多樣化的測量任務。七海測量公司致力于提供高質量的測量設備和定制化的檢測方案，并以客戶滿意度為首要目標，如果你有檢測需求，歡迎致電聯系！
